三通超高压针形阀，三通超高压针形阀3通/2进 适用于压力 15000PSI～30000PSI(103.4～206.8MPa)，Tube 管外径1/4～9/16 ” ，介质温度为 -54°C～ 425 °C的 超高压针形阀 。

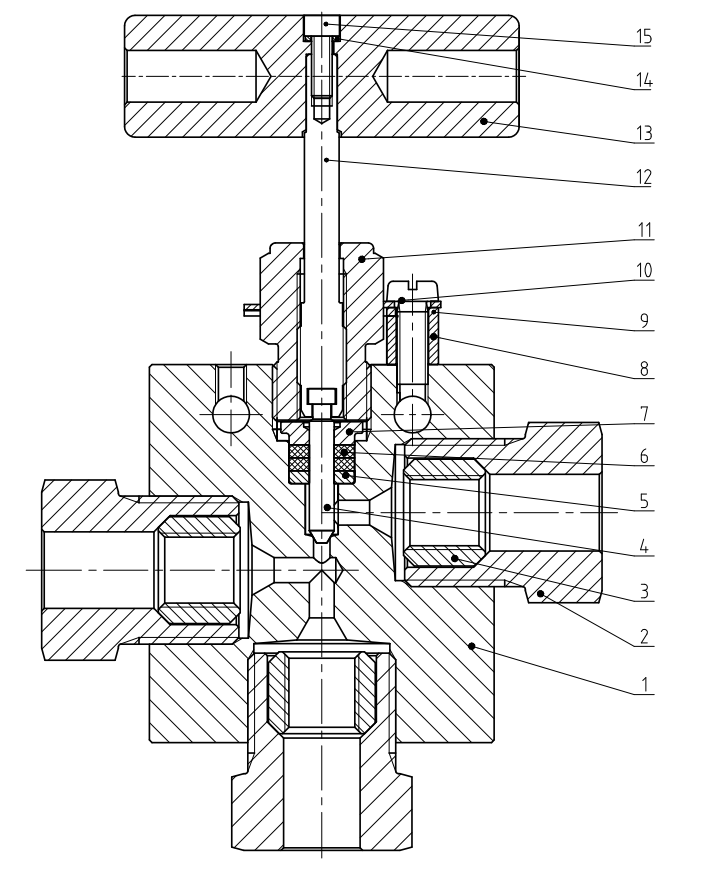

1.阀体、2.压盖、3.轴环、4.阀杆、5.填料垫、6.填料、7.填料压垫、8.防转支撑环、
9.防转板、10.开槽圆柱头螺钉、11.填料压盖、12.上阀杆、13. 针阀手柄 、 14.弹簧垫圈、
15.内六角圆柱头螺钉
超高压针形阀 在不同的工作温度下，允许的工作压力按表 1 的规定。
表 1
|
工作压力 |
|
|
工作温度 ℃ |
工作压力MPa |
|
− 54 ～ 90 |
206.8 |
|
91～150 |
200 |
|
151～2 00 |
193.1 |
|
201～25 0 |
189.6 |
|
251～300 |
186.2 |
|
301～35 0 |
179.3 |
|
351～ 400 |
176.9 |
|
401～ 4 25 |
172.4 |
PTFE 填料 超高压针形阀 工作温度从- 54 °C 至 2 00 °C 。
玻纤增强型PTFE 填料 超高压针形阀 的工作温度从- 54 °C 至 250 °C 。
石墨填料 超高压针形阀 工作温度从- 54 °C 至 42 5 °C 。
石墨填料不适用于氢气或氦气介质产品。
|
产品型号 |
接口尺寸 代号 |
内通径in. (mm) |
尺寸 in. (mm) |
||||||||||||
|
A |
B |
C |
D |
D1 |
E |
F |
G |
G1 |
H |
M |
N |
阀体厚度 |
|||
|
CJZ-60S4-1 |
60S 4 |
0.094 (2.39) |
2.00 (50.8) |
1.00 (25.4) |
0.47 (11.9) |
1.50 (38.1) |
1.12 (28.5) |
2.00 (50.8) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
4.69 (119.1) |
0.69 (17.5) |
0.38 (9.7) |
1.0 0 (25.4) |
|
CJZ-60S6-1 |
60S 6 |
0.125 (3.18) |
2.00 (50.8) |
1.00 (25.4) |
0.61 (15.6) |
1.50 (38.1) |
1.12 (28.5) |
2.00 (50.8) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
4.69 (119.1) |
0.69 (17.5) |
0.38 (9.7) |
1.00 (25.4) |
|
CJZ-60S9-1 |
60S 9 |
0.125 (3.18) |
2.62 (66.6) |
1.31 (33.3) |
0.95 (24.1) |
1.56 (39.6) |
1.12 (28.5) |
2.44 (62.0) |
3.00 (76.2) |
1.00 (25.4) |
0.28 (7.1) |
5.13 (130.3) |
0.69 (17.5) |
0.38 (9.7) |
1.50 (38.1) |
|
产品型号 |
接口尺寸代号 |
内通径 in.(mm) |
尺寸in. (mm) |
||||||||||||
|
A |
B |
C |
D |
D1 |
E |
F |
G |
G1 |
H |
M |
N |
阀体厚度 |
|||
|
CJZ-60S4-2 |
60S 4 |
0.094 (2.39) |
2.00 (50.8) |
1.00 (25.4) |
0.47 (11.9) |
1.12 (28.5) |
|
2.00 (50.8) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
4.69 (119.1) |
0.69 (17.5) |
0.38 (9.7) |
1.00 (25.4) |
|
CJZ-60S6-2 |
60S 6 |
0.125 (3.18) |
2.00 (50.8) |
1.00 (25.4) |
0.61 (15.6) |
1.12 (28.5) |
|
2.25 (57.2) |
3.00 (76.2) |
1.00 (25.4) |
0.22(5.6) |
4.95 (125.7) |
0.69 (17.5) |
0.38 (9.7) |
1.00 (25.4) |
|
CJZ-60S9-2 |
60S 9 |
0.125 (3.18) |
2.62 (66.6) |
1.31 (33.3) |
0.95 (24.1) |
1.12 (28.5) |
|
2.44 (62.0) |
3.00 (76.2) |
1.00 (25.4) |
0.28 (7.1) |
5.13 (130.3) |
0.69 (17.5) |
0.38 (9.7) |
1.50 (38.1) |

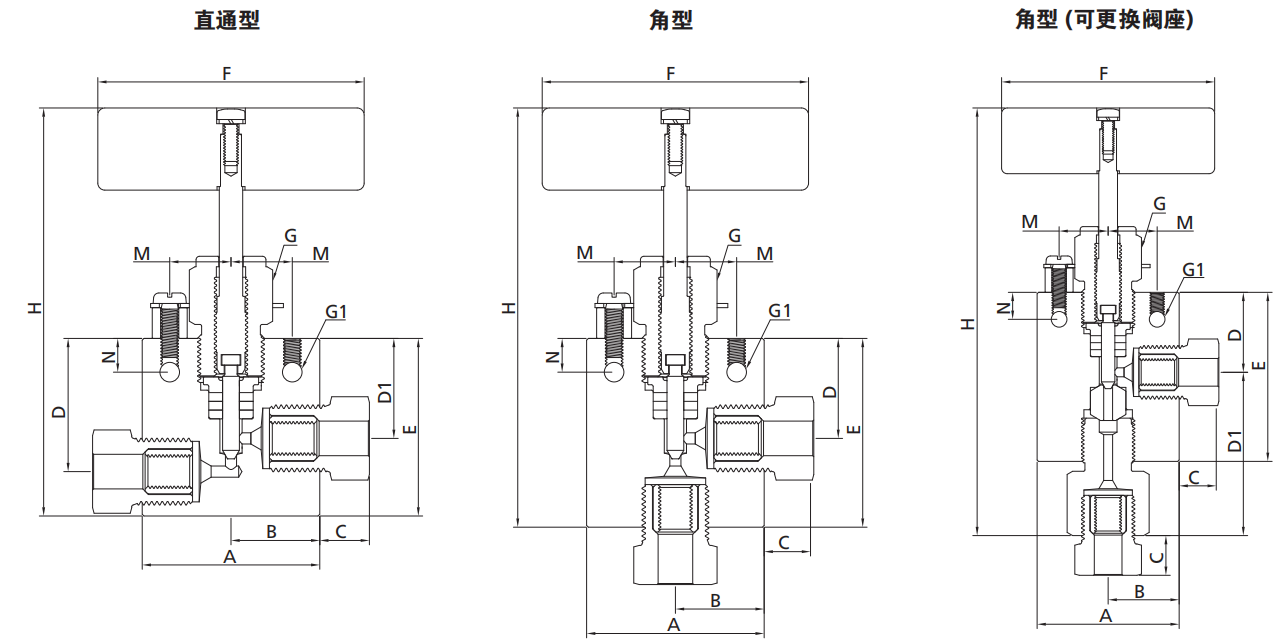

超高压针形阀 角型 (可更换阀座 )
|
产品型号 |
接口尺寸 代号 |
内通径in. (mm) |
尺寸 in. (mm) |
||||||||||||
|
A |
B |
C |
D |
D1 |
E |
F |
G |
G1 |
H |
M |
N |
阀体厚度 |
|||
|
CJZ-60S4-3 |
60S 4 |
0.094 (2.39) |
2.00 (50.8) |
1.00 (25.4) |
0.47 (11.9) |
1.12 (28.5) |
2.06 (52.3) |
2.38 (60.5) |
3.00 (76.2) |
1.00
|
0.22 (5.6) |
5.88
|
0.69 (17.5) |
0.38 (9.7) |
1.0 0 (25.4) |
|
CJZ-60S6-3 |
60S 6 |
0.125 (3.18) |
2.00 (50.8) |
1.00 (25.4) |
0.61 (15.6) |
1.12 (28.5) |
2.31 (58.67) |
2.38 (60.5) |
3.00 (76.2) |
1.00
|
0.22
|
6.12
|
0.69
|
0.38
|
1.00 (25.4) |
|
CJZ-60S9-3 |
60S 9 |
0.125 (3.18) |
2.62 (66.6) |
1.31 (33.3) |
0.95 (24.1) |
1.12 (28.5) |
2.55 (65.0) |
2.44 (62.0) |
3.00 (76.2) |
1.00 (25.4) |
0.28 (7.1) |
6.39
|
0.69 (17.5) |
0.38
|
1.50 (38.1) |
图 8

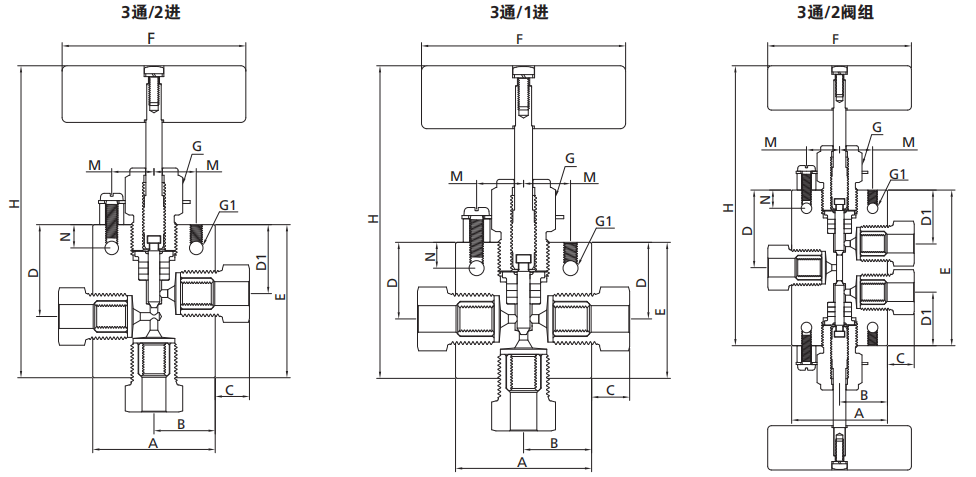

超高压针形阀 3通 /2进
|
产品型号 |
接口尺寸 代号 |
内通径in. (mm) |
尺寸 in. (mm) |
||||||||||||
|
A |
B |
C |
D |
D1 |
E |
F |
G |
G1 |
H |
M |
N |
阀体厚度 |
|||
|
CJZ-60S4-4 |
60S 4 |
0.094 (2.39) |
2.00
|
1.00
|
0.47
|
1.50 (38.1) |
1.12 (28.5) |
2.12 (53.9) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
4.81
|
0.69 (17.5) |
0.38 (9.7) |
1.0 0 (25.4) |
|
CJZ-60S6-4 |
60S 6 |
0.125 (3.18) |
2.00
|
1.00
|
0.61
|
1.50 (38.1) |
1.12 (28.5) |
2.5 (63.5) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
5.19 (131.9) |
0.69 (17.5) |
0.38 (9.7) |
1.00 (25.4) |
|
CJZ-60S9-4 |
60S 9 |
0.125 (3.18) |
2.62
|
1.31
|
0.95
|
1.56 (39.6) |
1.12 (28.5) |
2.88 (73.2) |
3.00 (76.2) |
1.00 (25.4) |
0.28 (7.1) |
5.57 (141.5) |
0.69 (17.5) |
0.38 (9.7) |
1.50 (38.1) |
超高压针形阀 3通 / 1 进
|
产品型号 |
接口尺寸 代号 |
内通径in. (mm) |
尺寸 in. (mm) |
||||||||||||
|
A |
B |
C |
D |
D1 |
E |
F |
G |
G1 |
H |
M |
N |
阀体厚度 |
|||
|
CJZ-60S4-5 |
60S 4 |
0.094 (2.39) |
2.00
|
1.00
|
0.47
|
1.12
|
/ |
2.00 (50.8) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
4.69 (119.1) |
0.69 (17.5) |
0.38 (9.7) |
1.0 0 (25.4) |
|
CJZ-60S6-5 |
60S 6 |
0.125 (3.18) |
2.00
|
1.00
|
0.61
|
1.12
|
/ |
2.25 (57.2) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
4.95 (125.7) |
0.69 (17.5) |
0.38 (9.7) |
1.00 (25.4) |
|
CJZ-60S9-5 |
60S 9 |
0.125 (3.18) |
2.62
|
1.31
|
0.95
|
1.12
|
/ |
2.44 (62.0) |
3.00 (76.2) |
1.00 (25.4) |
0.28 (7.1) |
5.13 (130.3) |
0.69 (17.5) |
0.38 (9.7) |
1.50 (38.1) |
超高压针形阀 3通 / 2阀组
|
产品型号 |
接口尺寸 代号 |
内通径in. (mm) |
尺寸 in. (mm) |
||||||||||||
|
A |
B |
C |
D |
D1 |
E |
F |
G |
G1 |
H |
M |
N |
阀体厚度 |
|||
|
CJZ-60S4-6 |
60S 4 |
2.00
|
2.00
|
1.00
|
0.47
|
1.53 (38.9) |
1.12 (28.5) |
3.06 (77.7) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
5.75 (146.0) |
0.69 (17.5) |
0.38 (9.7) |
1.00
|
|
CJZ-60S6-6 |
60S 6 |
2.00
|
2.00
|
1.00
|
0.61
|
1.62 (41.2) |
1.12 (28.5) |
3.25 (82.6) |
3.00 (76.2) |
1.00 (25.4) |
0.22 (5.6) |
5.94 (150.9) |
0.69 (17.5) |
0.38 (9.7) |
1.00
|
|
CJZ-60S9-6 |
60S 9 |
2.62
|
2.62
|
1.31
|
0.95
|
1.88 (47.8) |
1.12 (28.5) |
3.75 (95.3) |
3.00 (76.2) |
1.00 (25.4) |
0.28 (7.1) |
6.44 (163.6) |
0.69 (17.5) |
0.38 (9.7) |
1.50
|
备注 ： 1. G 为填料压盖安装孔的钻孔尺寸。
2. G1 为支架安装孔直径。
3. 所有 超高压针形阀 的面板安装孔尺寸均为： 6.35 mm 。
4. H 为阀杆关闭位置时的尺寸。
