超薄型球阀

超薄型球阀

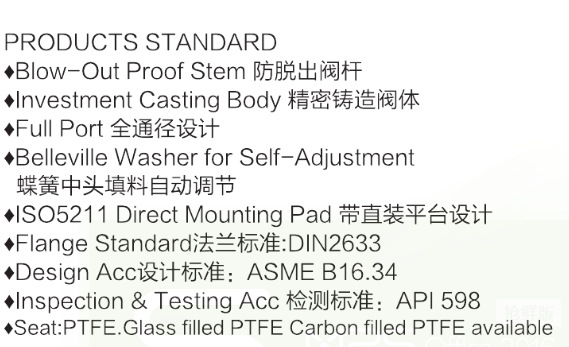

对夹式薄型球阀是国家级重点新产品，高性能的手动球阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现阀板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。 应用标准 型号：Q71F 产品名称：意大利薄型对夹球阀 公称压力：PN16 25 40 64 适用介质：水、气、油品、天然气和酸碱腐蚀性介质。 适用温度：-20～150～300℃ 驱动方式：手动、气动、电动等。 公称压力：1.6～2.5MPa 主要用途 主要用途：还广泛用于：化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。 主要零件材料

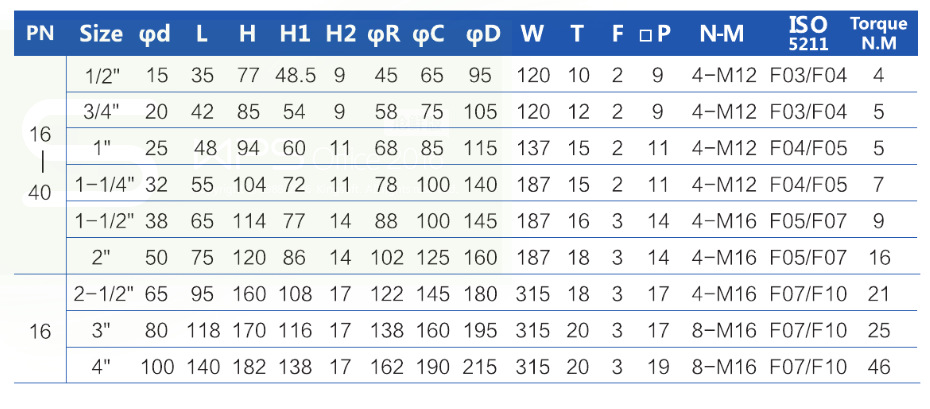

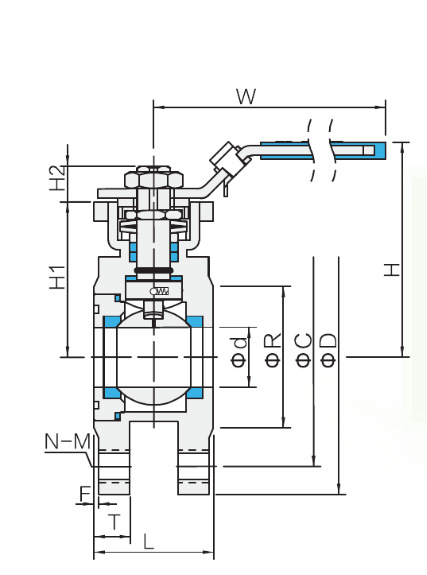

主要尺寸 单位：mm

注：对夹式高平台球阀有带ISO5211平台产品可供直接选择安装执行器。其他参数请致电球友会咨询

工作原理

A、开启过程

1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

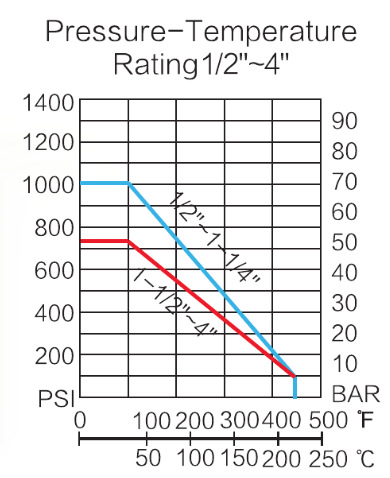

性能规范

一体式结构设计(DN125以上为分体结构)
全通径流量
产品规格	DN15-DN250
结构长度	Q/SYF012-96
法兰标准	GB/T9113
阀门检测和试验	API598
传动方式	手柄或蜗轮

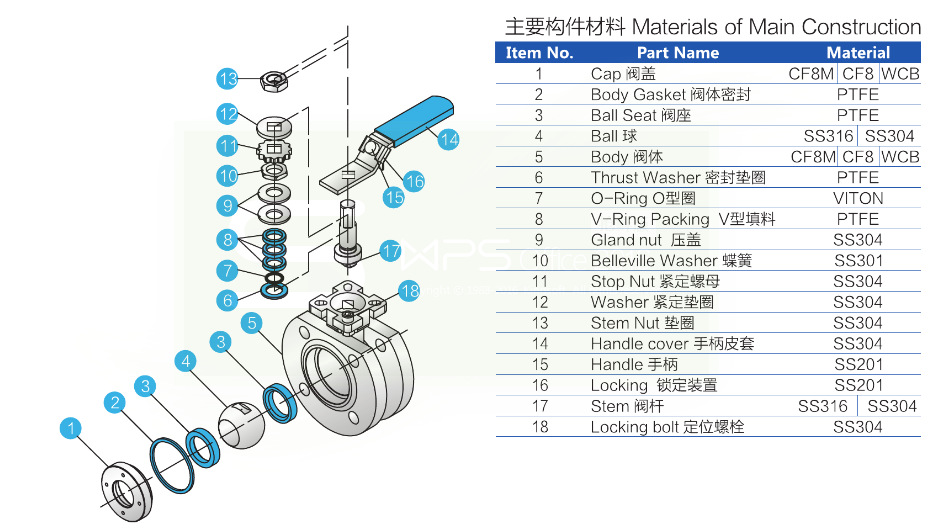

材料列表

部件名称	材质
阀体	WCB	CF8M
阀盖	WCB	CF8M
阀座	PTFE
球	SS304	SS316
密封圏	PTFE
杆密封	PTFE
阀杆	SS316
防静电装置	SS304
阀杆填料	PTFE
填料压盖	SS202
弹性垫圈	SS202
手柄	SS202
螺母	SS202

外形尺寸

DN	1.6Mpa									2.5Mpa
	d	L	D	D1	D2	f	W	H	Z-M	L	D	D1	D2	f	W	H	Z-M
15	15	35	95	65	46	2	120	60	4-φ12	35	95	65	46	2	120	65	4-φ12
20	20	38	105	76	56	2	120	65	4-φ12	38	105	75	56	2	120	71	4-φ12
25	25	42	115	85	65	2	140	70	4-M12	42	115	85	65	2	140	76	4-M12
32	32	52	135	100	75	2	170	90	4-M16	52	135	100	75	3	170	98	4-M16
40	38	62	145	110	85	2	200	95	4-M16	62	145	110	85	3	200	105	4-M16
50	45.5	72	160	125	100	2	240	128	4-M16	72	160	125	100	3	240	128	4-M16
65	58	96	180	145	120	2	280	135	4-M16	96	180	145	120	3	280	145	8-M16
80	73	118	195	160	135	3	320	145	8-M16	118	195	160	135	3	320	170	8-M16
100	93	138	215	180	155	3	400	160	8-M16	138	230	190	160	3	400	185	8-M16
125	120	200	245	210	185	3	580	177	8-M16	200	270	220	188	3	450	205	8-M16
150	145	225	280	240	210	3	700	237	8-M20	225	300	250	210	3	500	225	8-M20
200	198	275	335	295	265	3	700	280	12-M20	275	360	310	278	3	600	240	12-M20
