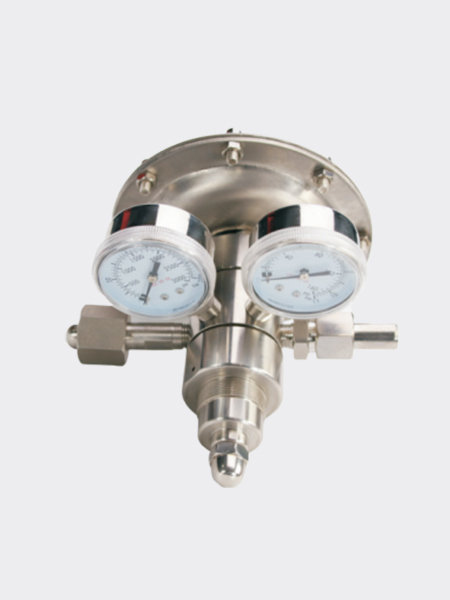

双级减压阀是用于低压输出，对压力精度和出口流量要求高，可以用于各类气体钢瓶和气体管道，阀体内部分2次减压，出口压力相比普通单级减压阀更稳定。
● 母体与膜片采用硬密封形式。
● 母体螺纹：1/4" NPT（F）
● 可采用面板式或墙式安装
| 输入压力：3000，500 psig |
| ➣ 输出压力：0~25， 0~50，0~100，0~250 psig |
| ➣ 安全测试压力：1.5倍的*大输入压力 |
| ➣ 适用温度: -40℃至＋100℃（大于100℃咨询技术） |
| ➣ 泄漏率:2×10-8 atm cc/sec He |
| ➣ 母体:316L , Brass , C276，TA2 ，蒙乃尔400，不锈钢衬氟 |
| ➣ 上盖:304 |
| ➣ 膜片:316L ,C276 |
| ➣ 过滤网：316L (10μm) |
| ➣ 阀座:PCTFE, PTFE, PEEK, Vespel |
| ➣ 弹簧：316L |
| ➣ 阀芯顶杆：316L |
| 订购指南ORDERING INFOUMATION | ||||||||
| 系列型号 | 母体材质 | 母体孔位 | 输入压力 | 输出压力 | 压力表 | 进气形式 | 出气形式 | 选项 |
|
TY31双极减压器

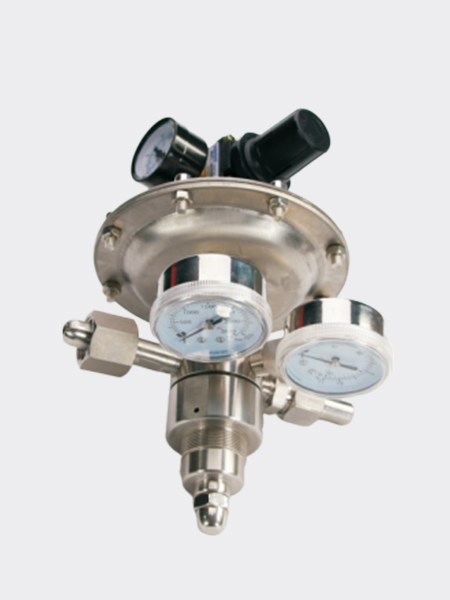

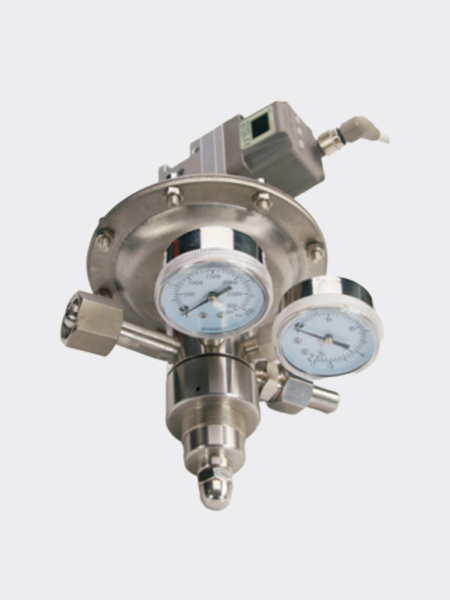

HTTY31高温减压器 ATY31气控减压器 XTY31先导减压器 LTY31液体减压器 GTY31高纯减压器 ETY31电动减压器 EATY31电气比例减压器 |
L | B | D | G | G | 0 0 | 0 0 | P |
|
L:316L B:Brass C:C276 T:TA2 M:Monel CF:衬氟 |

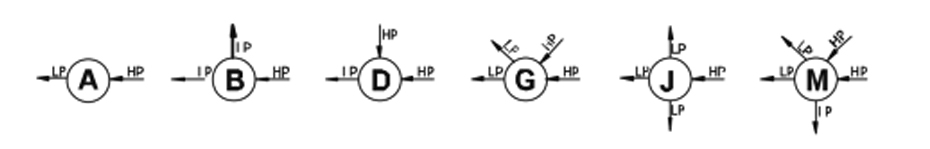

A B D G J M |
D:3000psig F:500psig |
G:0-250psig I:0-100psig K:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig |
G:附压力表 （Mpa) P:附压力表 （psig/bar) W:无压力表 |
00: 1/4" NPT(F) 01: 1/4" NPT(M) 23：CGA330 24：CGA350 27：CGA580 28：CGA660 30：CGA590 52：G5/8"-RH(F) 63：W21.8-14RH(F) 64：W21.8-14LH(F) 其他形式接头可供选择 |
00: 1/4" NPT(F) 01: 1/4" NPT(M) 10：1/8"卡套接头 11：1/4"卡套接头 12：3/8"卡套接头 15: 6mm卡套接头 16: 8mm卡套接头 74：M8×1-RH(M) 其他形式接头可供选择 |
P:面板式安装 R:安全阀 N:针阀 D:膜片阀 |
|
